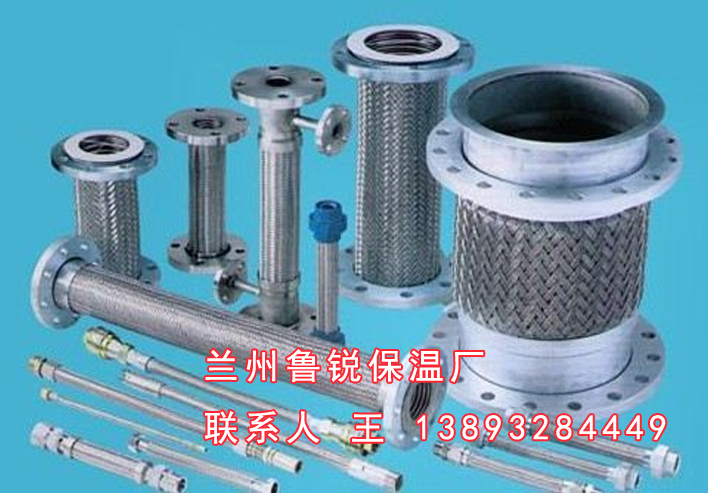

金属波纹补偿器


金属波纹补偿器是补偿器的一种,金属波纹补偿器采用奥氏体不锈钢材料或按用户要求的材料制造,具有优良的柔软性,耐蚀性,耐高温性(-235℃ ~ +450℃),耐高压性(最高为32MPa),在管路中可对任何方向进行连接,用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等,双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。


产品分类

金属波纹补偿器因其用途不同而选择不同的金属材料。因其材质不同,故所加工制作的金属波纹管性能及用途也有所不同。

金属波纹补偿器使用的波纹管有两种,一种是螺旋形波纹管,另一种是环形波纹补偿器。

螺旋形金属波纹补偿器

螺旋形金属波纹管是波纹呈螺旋状排布的管形壳体,在相邻的两波纹之间有一个螺旋升角,所有的波纹都可通过一条螺旋线连接起来。

环形金属波纹补偿器

环形金属波纹补偿器是波纹呈闭合圆环状的管形壳体,波与波之间由圆环波纹串联而成。环形波纹管由无缝管材或焊接管材加工成形。受加工方式制约,较之螺旋形波纹管,其单管长度通常较短。环形波纹管的优点是弹性好、刚度小。

金属波纹补偿器作为一种柔性耐压管件安装于液体输送系统中,用以补偿管道或机器、设备连接端的相互位移,吸收振动能量,能够起到减振、消音等作用,具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点。

金属波纹管作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件,广泛应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。

金属波纹管因其用途不同而选择不同的金属材料。因其材质不同,故所加工制作的金属波纹管性能及用途也有所不同。

折叠产品性能

代号 工作温度 性能

黄铜

波纹管 H80 H -60℃~+100℃ 弹性较低,迟滞和后效较大,钎焊性较好。可用于非腐蚀介质和精度不高的仪器仪表中作为测量元件。

锡青铜

波纹管 QSn6.5~0.1 X -60℃~+100℃ 弹性、强度和耐蚀均好,迟滞和弹性后效较小,钎焊性较好,广泛用作测量元件。

铍青铜

波纹管 QBe2 P -60℃~+150℃ 具有很小的迟滞和弹性后效,很高的弹性稳定性、耐腐蚀、无磁性。多用于高精度的测量仪表中。

不锈钢

波纹管 1Cr18Ni9Ti G -194℃~+400℃ 具有很高的弯曲疲劳强度和耐蚀性,焊接性能良好。可用作腐蚀性介质中的测量、密封、连接和补偿元件。
